Renovering av InFinit

[johan swe-1870]

Det är lite kul att bläddra i gamla bilder. Häromveckan låg jag under sittbrunnen så här:



För 39 år sedan gjorde jag något liknande under en annan sittbrunn:

Skepparen modell 39 år yngre


Bilden är från en Tur 84 som jag under slutet av tonåren var med om att inreda med min familj. Jag har ingen aning om hur jag kom in där bakom motorn, men tydligen gick det att ta sig ut igen.

Undrar om jag dras till de där omöjliga utrymmena som inte går att vistas i?

[johan swe-1870]

Detta är undersidan av den gamla durkmattan:

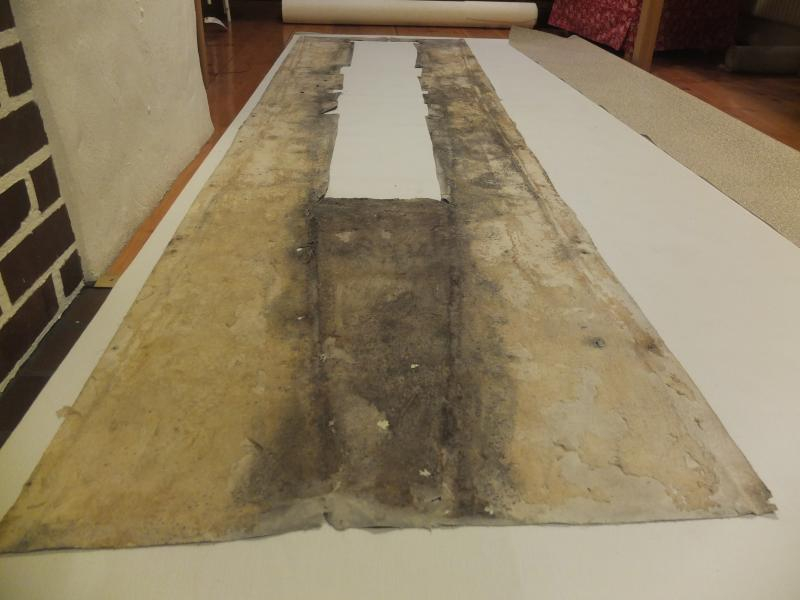

Gammal durkmatta mallas av


Den ser inte alls trevlig ut. Den är smutsig, möglig, trasig, sliten och obehaglig. Trots undersidans utseende har vi inte haft några direkta problem med mattans ovansida i båten, bortsett från några hål och att den satt dåligt fast.

På bilden pågår avmallning på ny matta. Jag har skaffat Nautolex vinyl flooring i kulör sandstone från USA:

Nautolex vinyl flooring sandstone


Den är väldigt lik originalmattan. Inte riktigt samma mönster och kanske aningen ljusare. Ljusheten är svårbedömd då den gamla mattan är både smutsig och välanvänd. Här är båda mattorna vid sidan om varann:

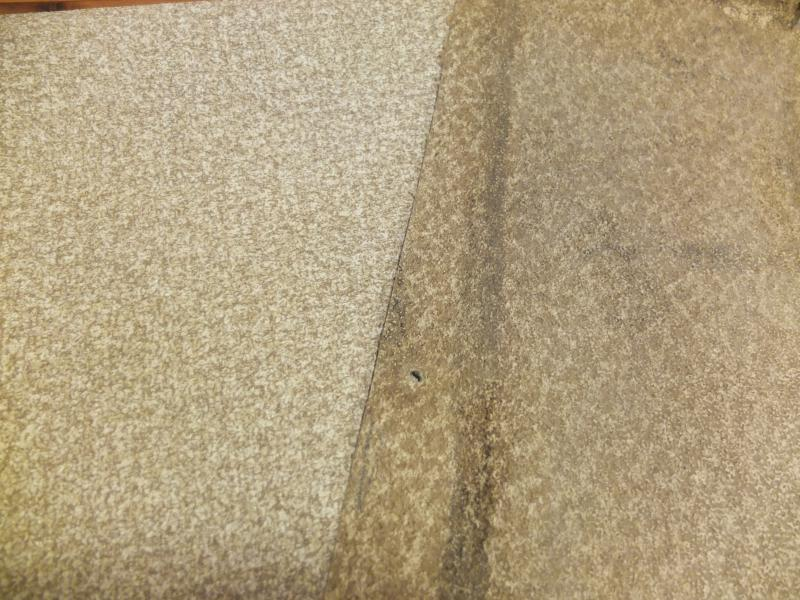

Ny matta till vänster, gammal till höger


Här är den nya mattan tillpassad med lite övermått och klar för montering:

Tillskuren ny matta till höger, gammal till vänster


Jag tycker originalmattan är alldeles utmärkt i sitt utförande. Den har en lämplig kulör och bra struktur. Det gör att den är behaglig att ha fötterna på och att den är både praktisk och snygg. Den är inte halkig när den är våt, den känns inte grusig när det har kommit sand på den och den är enkel att hålla ren. En av IF-båtens många genomtänkta detaljer som inte får ändras!

[johan swe-1870]

Durkmattan limmas i omgångar. Först gör jag den främre delen under förpiksluckan:

Limning av durkmatta 1


Durkmattan har en väv belagd med vinyl. Den är betydligt stummare än skrovmattan. Den går därför inte att sträcka lite hit och dit, utan måste helt enkelt placeras på rätt plats.

Efter fikapaus gör jag sedan en sida i taget:

Limning av durkmatta 2, SB


Sedan är finalen så nära att även mattorna i salongskojerna limmas på plats. Et voilà, en nästan färdig båt:

Limning av durkmatta 3


Alla mattor klara 1


Alla mattor klara 2


Det är skönt att se en båt som åter börjar bli presentabel.

[johan swe-1870]

De tre durkarna får durkmatta:

Durkmatta limmas på tre durkar


Salongstaket får skrovmatta:

Salongstakets ovansida med ny skrovmatta


[johan swe-1870]

Taket i förpiken monteras på plats:

Förpikstak monterat 1


Förpikstak monterat 2


Det är bra att vara två när taken ska upp. Vi har också god nytta av att ha markerat de gamla skruvhålen genom den nya klädseln.

[Seklinghavr]

Härligt arbete Johan, ett nöje att följa/Robert

[johan swe-1870]

Tack för uppmuntran!

Jag förbereder ett elsystem:

Elsystem 1, kojbelysning och lanterna


Elsystem 2, belysning kojer+salong och lanterna


Jag väljer ordentlig kabel med förtennade koppartrådar, 2.5 mm2 till lanternan och till 1 eller 2 lampor. Matning från elcentral till mastskott är 4 mm2.

Hålet för kabeln till däckskontakten borrar jag precis akter om mastbalken för att undvika framtida vatteninträngning i balken. Jag flyttar också hålet något närmare mastfotsbeslaget för att inte snubbla så mycket på kontakten.

[johan swe-1870]

Undersidan på durkarna färdigställs. Jag mäter upp, skär till hörnorna och limmar:

Markering av snitt


Tillskärning


Lim påstruket


Fixering


Jag har skaffat rostfri klammer till min häftpistol för att underlätta det här arbetet. Jag är nöjd med resultatet:

Fördurk undersida


Fördurk undersida detalj


[johan swe-1870]

Så är mittendurken klar:

Färdig mittendurk


Jag har innan klädningen limmat och skruvat fast en list i akterkant för att bära den lösa durken över kölsvinet som börjat svikta lite genom åren. Den delen av durken blir ju extra mycket utsatt där den är precis nedanför trappsteget. Jag valde att sätta klädseln runt listen för att skydda den och ge lite mer färdigt intryck.

Sedan skruvas salongstaket upp:

Salongstak monterat


Till sist monteras dekortaket under förpikslucka och mastbalk:

Undersida förpikslucka och mastbalk monterad


Insida skrov och däck är därmed klara. Nu är det bara resten kvar.

[johan swe-1870]

Vi glömde en sak; båten måste ju ha fönster också innan det yttre kan anses klart! Vi monterar därför på nya fönster från danska Ertec. Det blir riktigt snyggt:

Nya fönster monterade SB insida


Nya fönster monterade SB utsida


De första passar som en smäck, men sedan visar det sig att varvet skurit en öppning väl tilltagen. Vi får plocka av igen och justera lite innan vi är nöjda.

[johan swe-1870]

Enligt Marieholms monteringsanvisning ska man börja med att montera garderoberna. Så vi börjar med garderoberna:

Garderob BB


Garderob SB


Det blir väldigt snyggt!

Men det visar sig att garderobsskotten inte passar längre. Kurvan utmed fribordet stämmer inte och gör att skottet sitter fel:

Garderobsskott BB nedre delen


Det var ju konstigt.

Det skulle inte ens gå att få dit det med våld. Jag kan inte komma ihåg att det såg ut så här vid demontaget. Båten eller träet måste ha ändrat form av allt arbete.

[maja]

Enligt bilderna verka garderobssidorna kunna komma på plats, trots gliporna.

Man kan nog förvänta sig att skrovsidorna har ändrat form något när du spände in den nya mastbalken. Detta händer ju både under segling i friskt väder och när man spänner upp riggen.

Det kan även ha varit så att belysningen i båten var litet annorlunda, och att du bl.a. därför inte lade märke till en eventuell glipa...

[M26 397 Helena]

Jag känner igen fenomenet. Vid de två renoveringar jag gjort har delar av träinredningen haft dålig passform vid återmonteringen. Ibland har det glipat som garderobssidan på bilden medan det vid andra tillfällen varit hart när omöjligt att få bitar på plats utan att slipa till dem först. Garderobssidorna har nog alltid passat dåligt men när allt slutligen är på plats så brukar det ändå se bra ut.

Staffan Troedsson
M26 397 Helena
Råå

[johan swe-1870]

Aha! Orsaken till den dåliga passformen är detta:

Stöttan är boven


Båten står väldigt tungt på de främre stöttorna. Den står så tungt att det syns hur botten bågnar över stöttorna. Följden blir att garderobsskotten inte går att få dit.

Skott som inte passar


Båten måste ha satt sig under allt arbete vi har gjort. Hela inredningen är borta och både domkraft och slägga har fått jobba, vid montering av skrovmatta var vi två personer i förpiken. Det finns säkert många orsaker.

Nåväl, istället för att justera inredningen skruvar jag alltså ned stöttorna, försiktigt lite i taget, och lastar därmed av botten. När bottnen ser ut som den ska passar garderoberna fint igen.

Skott som passar


Skott som passar SB


Där är lite glipa fortfarande, men det är så det har varit tidigare också. Det viktiga är att det går att få dit inredningen.

Det gäller alltså att se till att båten har samma form då den ska monteras samman igen.

[johan swe-1870]

Sedan bygger jag en batterihållare:

Batterihållare


Batterihållare med batteri


Batteriet är ett gel-batteri som är smalare och högre än standard marinbatteri.

Så här ser det ut när hållaren är monterad i det aktre kölsvinet, under sittbrunnen:

Batterihållare på plats, uppifrån


Batterihållare på plats, snett bakifrån
